Adjustable breadboard power supply kit – v1.0

Description

Questo kit serve per fornire un'alimentazione regolabile alla tua breadboard. Una buona alimentazione è fondamentale per i tuoi progetti elettronici e questo kit ha diverse peculiarità:

Il regolatore MIC2941 ha un output garantito di 1,25A
basso dropout, solamente 40mV-400mV, questo significa che potrete generare 3,3,V in uscita partendo da un ingresso di 3,7V (la tensione di una batteria al Litio o di 3 pile AA!)
protezione da corto circuito e surriscaldamento
diodo in ingresso per proteggere il circuito da tensioni negative
jack da 2,1mm e morsetto a viti per applicare la tensione d'ingresso
due indicatori a LED per tensioni High e Low
interrutore per selezionare l'output, posizionabile su 3,3V , 5V e Adjustable (regolabile dal potenziometro fornito)
potenziometro per regolare manualmente la tensione d'uscita da un minimo di 1,25 V ad un massimo pari a 0,5V in meno della tensione di ingresso (max 20V)
interruttore On/Off per l'intera scheda
dissipatore di calore incluso

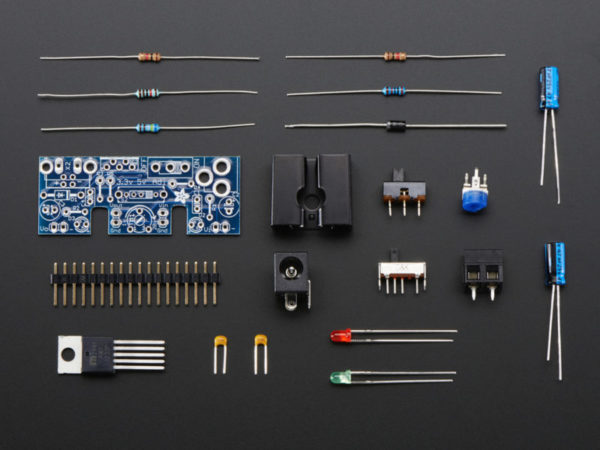

Questo kit è da assemblare.


TUTORIALS:
Assemblaggio [by Adafruit]
