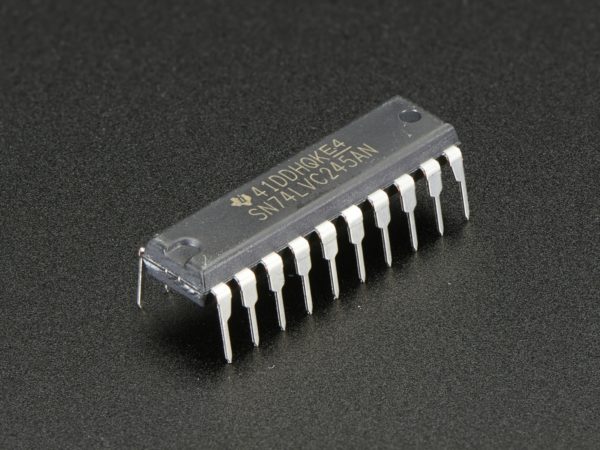

74LVC245 – Breadboard Friendly 8-bit Logic Level Shifter

Description

Level shifter a 8-bit, accetta segnali in input fino a 5.5V e li converte a 3.3V-1.8V. Ideale, ad esempio, per interfacciare un Arduino UNO (logica a 5V) con dispositivi  e sensori che utilizzano una logica a 3.3V. Per utilizzarlo connettete il pin VCC al livello logico al quale volete convertire il segnale (ad esempio 3.3V), collegate il pin GND a ground, il pin OE a ground per abilitare il dispositivo e il pin DIR (direzione) a VCC, questo abiliterà la direzione da A verso B. I segnali digitali sui pin A, fino ad un massimo di 5.5V, compariranno sui corrispondenti pin B convertiti alla logica indicata sul pin VCC. Prodotto dalla Texas Instruments, part number SN74LVC245A. SPECIFICHE TECNICHE: SN74LVC245A Datasheet
