Flora Wearable Ultimate GPS Module

Description

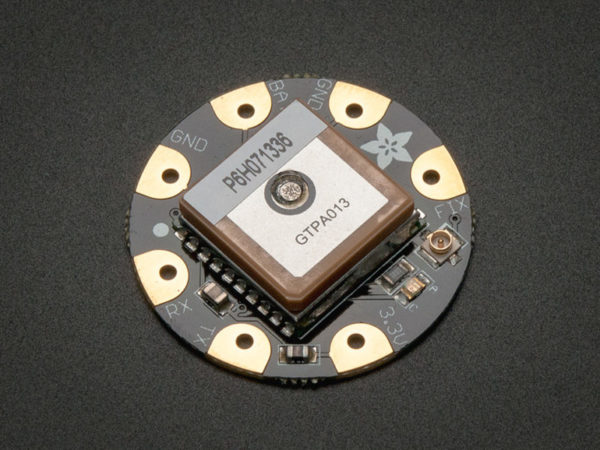

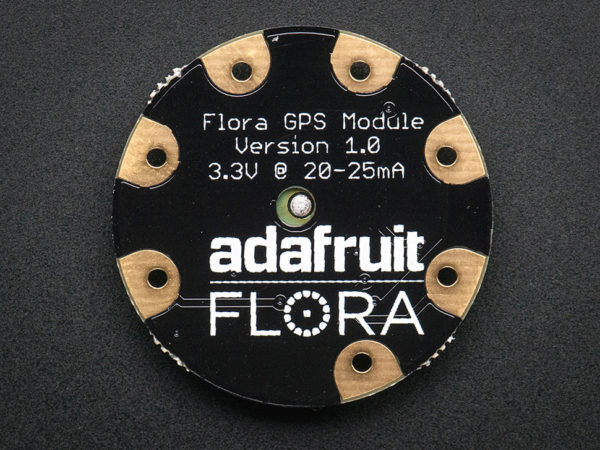

Questo modulo GPS fa parte della serie Adafruit Flora, progettata per l'elettronica indossabile con la scheda madre Flora. Il chip saldato sulla scheda è lo stesso della breakout board “Ultimate GPS”, ovvero un piccolo modulo GPS con capacità di data logging:

sensibilità -165dBm, aggiornamenti a 10Hz, 66 canali
progettato per l'utilizzo con il sistema Flora
consumo di corrente 20mA
datalogging integrato
utilizzabile con una batteria a bottone per creare un real time clock con precisione atomica
altitudine >25Km
antenna interna + connettore u.FL per antenna esterna
LED per segnalare lo stato del calcolo della posizione

Questa breakout board è costruita attorno al chipset MTK3339,  un modulo GPS di alta qualità che può tracciare fino a 22 satelliti su 66 canali, con un eccellente ricevitore ad alta sensibilità ed un'antenna integrata. Può effettuare fino a 10 aggiornamenti di posizione al secondo, per logging ad alta sensibilità e alta velocità o tracciamento. La potenza utilizzata è incredibilmente bassa, solamente 20mA durante la navigazione.

Il LED lampeggia circa una volta al secondo mentre sta cercando i satelliti e una volta ogni 15 secondi quando ha calcolato una posizione valida, questo per risparmiare batteria. Se avete bisogno di un LED esterno acceso tutto il tempo, potete utilizzare il breakout pin FIX, che segnala lo stato del calcolo posizione.

Due delle caratteristiche che rendono il modulo basato su MTK3339 davvero efficace sono la possibilità di essere connesso ad un'antenna esterna e la capacità di effettuare data-logging integrata. Il modulo ha anche un'antenna integrata che offre una sensibilità di -165dB, ma se avete bisogno di un'antenna più grande, potette connetterla tramite il connettore uFL, il modulo rileverà automaticamente la sua presenza.

Per quanto riguarda la funzionalità di datalogging integrata, è possibile grazie al microcontrollore presente all'interno del modulo, che possiede un po' di memoria flash vuota e con il nuovo firmware è possibile inviare comandi per memorizzarvi dei dati. L'unica cosa che il microcontrollore, Flora o Arduino ad esempio, deve fare è inviare il comando “Start logging”. Una volta inviato il comando, il vostro microcontrollore può rimettersi in sleep mode e non ha bisogno di svegliarsi per comunicare con il GPS: l'orario, la data, longitudine, latitudine e altezza sono infatti memorizzati ogni 15 secondi e solamente quando c'è una posizione valida. La memoria flash interna al modulare memorizza circa 16 ore di dati. Non è possibile cambiare cosa viene memorizzato e ogni quanto tempo.

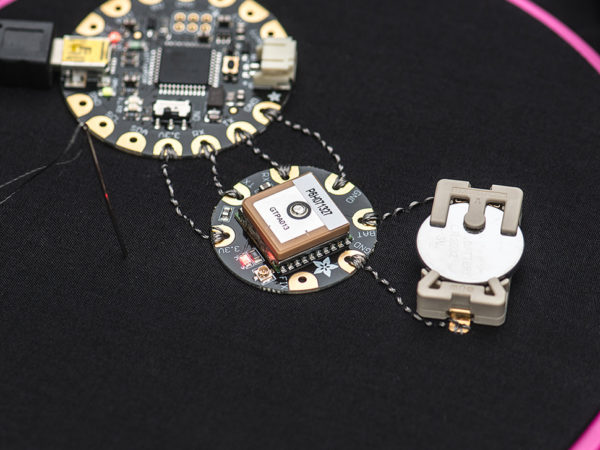

Se volete utilizzare il modulo come RTC, potete acquistare nel nostro store anche una batteria CR2032 ed un portabatteria.

SPECIFICHE TECNICHE:
MTK3329/MTK3339 command set sheet
Datasheet
MT3339 GPS PC Tool (windows only) e PC Tool manual
Mini GPS tool (windows only)

TUTORIALS:
Flora Wearable GPS
