ADXL345 – Triple-Axis Accelerometer ( -2g/4g/8g/16g) w/ I2C/SPI

Description

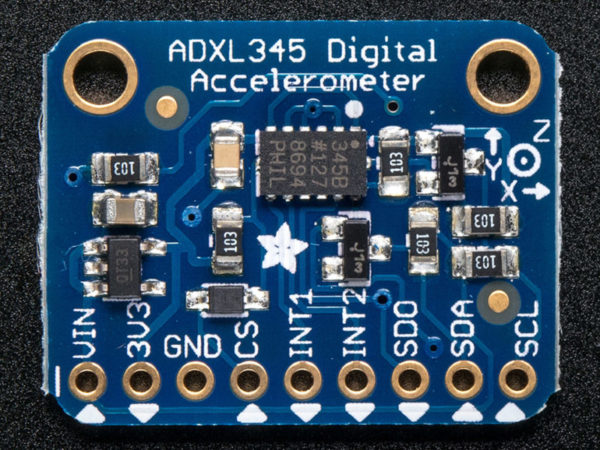

Questa è una breakout board per il chip ADXL345 delle Analog Devices Inc., un accelerometro a triplo-asse con interfacce I2C e SPI. Grazie ad un regolatore e ad un convertitore di livello logico presenti a bordo, è interfacciabile sia con i microcontrollori a 3V che con quelli a 5V come l’Arduino UNO. Il sensore effettua le misure su tre assi, X Y e Z, e può comunicare tramite interfacce digitali I2C e SPI. Potete impostare il livello di sensibilità a +-2g,+-4g,+-8g, o +-16g. Il range più basso consente una maggiore risoluzione per movimenti lenti, il range più alto è migliore per tracciare alte velocità. Il chip ADXL345 è uno dei migliori sensori della Analog Devices, conosciuto per la sua eccezionale qualità come dispositivo MEMS (Microelectromechanical system).  Il pin VIN prende in ingresso fino a 5V e li regola a 3,3V, disponibile La scheda presenta 9 breakout pins spaziati di 2,54mm (il passo delle breadboards) posizionati sul bordo e due fori per il montaggio con diametro 2,5mm. Per una connessione rapida, collegate il pin VIN all’alimentazione da 3,3-5V, GND a ground, SCL al clock del bus I2C (su Arduino UNO equivale al pin A5), SDA alla linea dati I2C (su Arduino UNO equivale a A4). Scaricate la libreria dal repository di Adafruit, una volta decompresso il file rinominate la cartella in “Adafruit_ADXL345”, controllate che contenga un file .cpp ed uno .h e posizionatela nella cartella delle librerie Arduino. Se è la prima volta che installate una libreria su Arduino consultate questa guida su Adafruit SPECIFICHE TECNICHE:  ADXL345-EP DatasheetTUTORIALS: ADXL345 Digital Accelerometer[by Adafruit]
