Electret Microphone Amplifier – MAX4466 with Adjustable Gain

Description

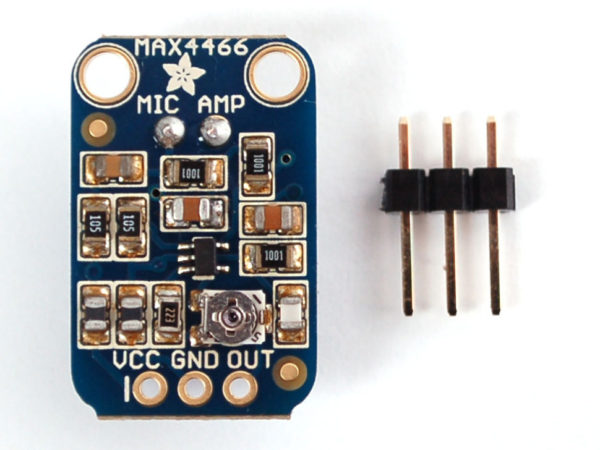

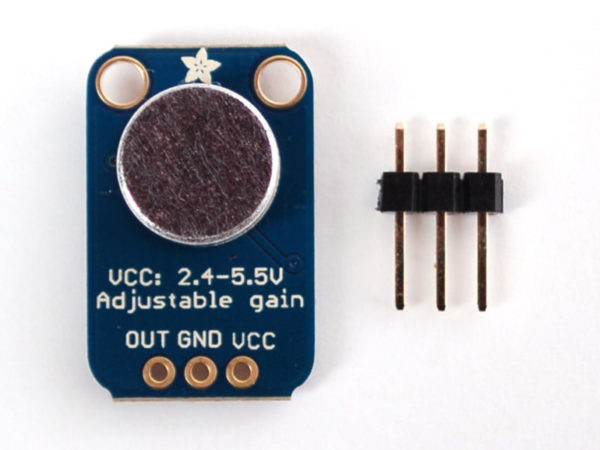

Rendi il tuo progetto in grado di ascoltare con questo microfono magneto-elettrico amplificato da 20-20KHz. Per l’amplificazione è stato utilizzato il Maxim MAX446, un amplificatore operazionale progettato specificatamente per questo delicato compito. L’amplificatore ha un eccellente rigetto del rumore da alimentazione, con il risultato che il suono sarà piuttosto buono e non troppo rumoroso o stridulo.

Il migliore utilizzo per questa breakout board è in progetti come voice-changers, registrazione/campionamento del suono, e progetti reattivi al suono che utilizzato FFT. Sul lato posteriore della scheda, è incluso un piccolo potenziometro per modificare il guadagno. E’ possibile impostare il gain da 25x a 125x. Si va quindi da una tensione picco-picco di circa 200mVpp (una persona che parla a volume normale ad una distanza di circa 15cm) che sono buoni per attaccare a valle qualcosa che si aspetti un input ad un “livello di linea” senza clipping, a circa 1Vpp, ideale per leggere il risultato con il convertitore ADC di un microcontrollore. L’uscita è rail-to-rail, quindi se il suono diventa rumoroso, l’uscita può arrivare fino a 5Vpp.

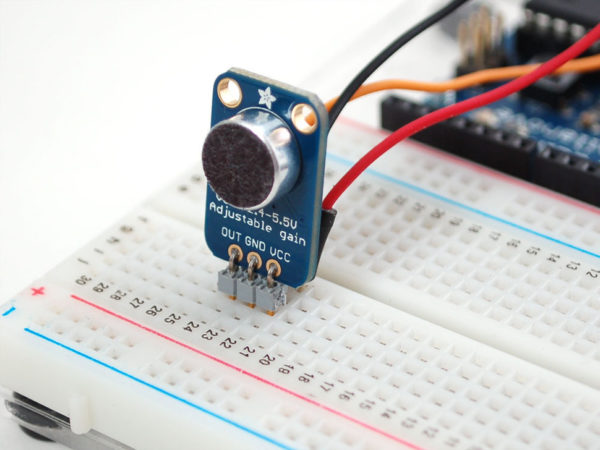

Per utilizzarlo connettete il pin GND a ground, VCC a 2,4-5VDC. Per ottenere la migliore performance, utilizzate l’alimentazione più moderata possibile (se utilizzate un Arduino, sarebbe quella disponibile dal pin 3,3V). La forma d’onda audio viene fuori dal pin OUT.

Il pin OUT non è progettato per pilotare altoparlanti o niente che non sia un paio di piccoli auricolari. Avrete bisogno di un amplificatore audio (tipo da 3,7W, disponibile sullo store) se volete connettere il microfono direttamente agli altoparlanti. Se invece avete intenzione di connetterlo direttamente ai pin di un microcontrollore, allora non avete bisogno di un amplificatore o di un condensatore per il disaccoppiamento, collegato il pin OUT direttamente al pin ADC del microcontrollore (su Arduino sono i pin A).

Per progetti audio-reattivi, vi consigliamo di utilizzare una FFT-driver-library tipo quella utilizzata in questo progetto di Adafruit, che può prendere un segnale audio in input e “tradurlo” in frequenze.
SPECIFICHE TECNICHE:
MAX446 Low-Noise Microphone Amp DatasheetElectret Capsule Microphone Datasheet
TUTORIALS:
Voice changer project [by Adafruit]
